LTcam
Zerstörungsfreie Prüfung mit aktiver Laser-Thermografie
LTcam-Systeme nutzen das Flying-Spot Verfahren zur Risserkennung in Metall-, Keramik- und Polymerbauteilen. Um sehr große Messflächen rasch und berührungslos abzudecken wird ein flächig scannendes Verfahren angewandt.
Anwendungen
- Rissprüfung an Turbinenschaufeln
- Berührungslose Rissprüfung im Reaktorbereich (Atomkraft)
- Schweißnahtprüfung
- Bauteile mit komplexer Geometrie
- Rissprüfung an nichtmetallischen Bauteilen
So funktioniert die Prüfung mit LTcam

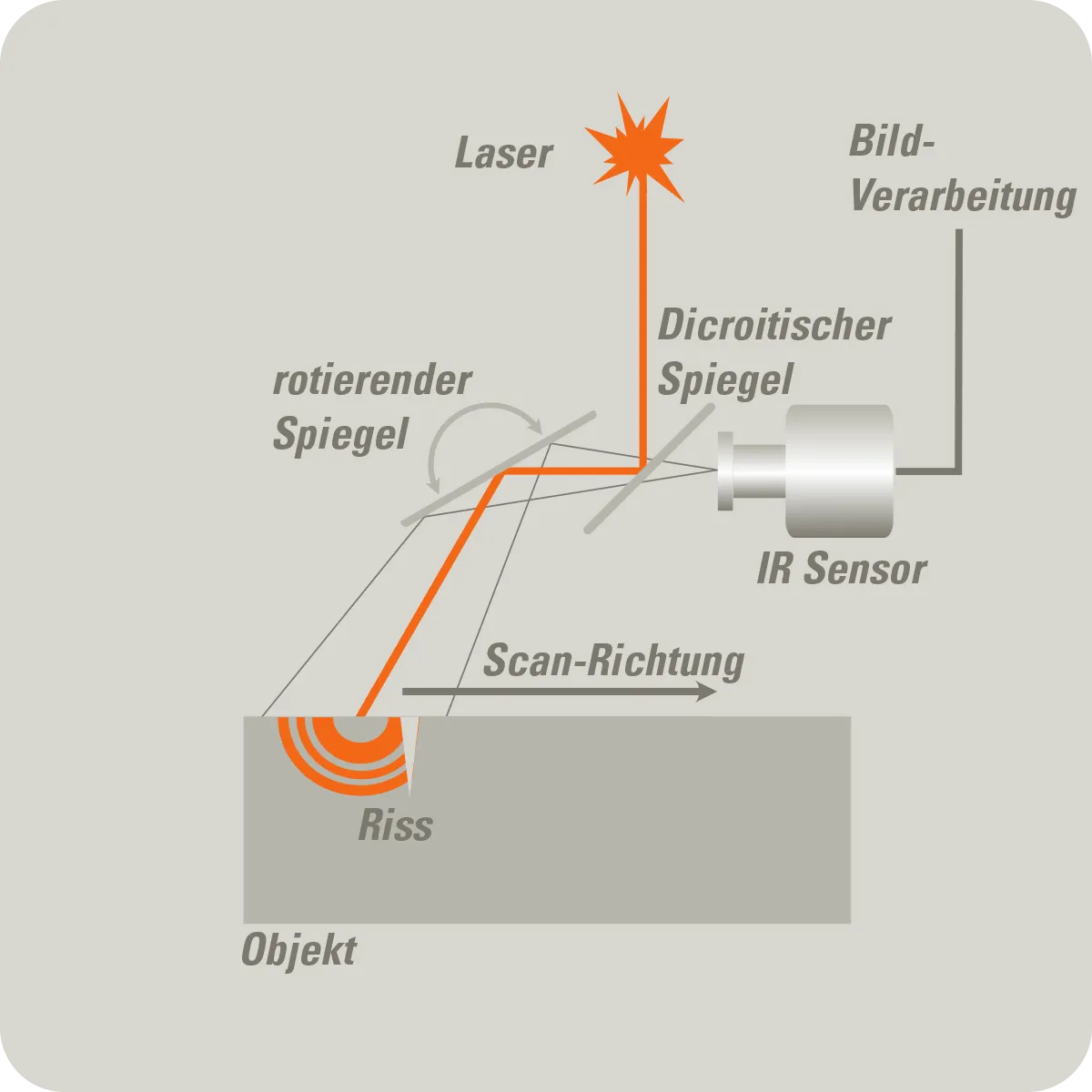

LTcam lässt eine Laserlinie über das Material scannen, während eine stationäre visuelle Weitwinkelkamera die gesamte Szene erfasst. Die IR-Kamera folgt der bewegten Laserlinie und überwacht den Wärmefluss dahinter. Störungen im lateralen Wärmefluss zeigen Materialfehler und Anomalien, die softwaregestützt erkannt und analysiert werden.
Typischer Ablauf einer LTcam-Prüfung
1. Anregung per Laser
Ein präziser Linienlaser (bis 200 W) fährt über die Oberfläche und erzeugt einen kurzzeitigen Wärmepuls.
2. Wärmefluss im Bauteil
Der Wärmefluss verläuft gleichmäßig – bis er durch Defekte wie Risse oder Delaminationen gestört wird.
3. Erfassung per Infrarotkamera
Eine hochauflösende IR-Kamera erkennt diese thermischen Unterschiede in Echtzeit.
4. Softwaregestützte Analyse
Die Bildauswertung erfolgt automatisch über die edevis-Software DisplayImg – inklusive Fehlererkennung, Visualisierung und Prüfberich

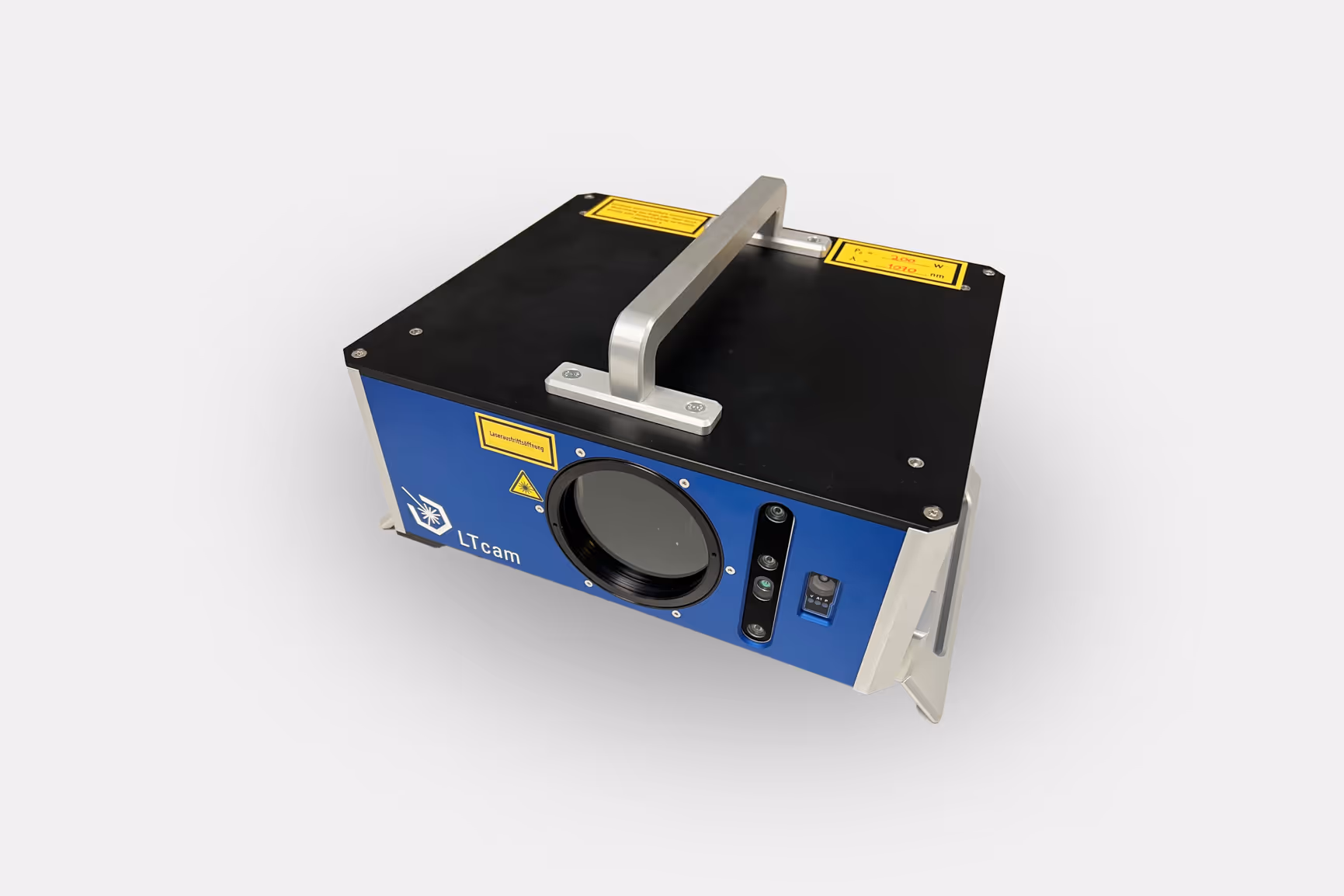

Eigenständiges System
LTCam ist ein eigenständiges System, das auf Laseranregung basiert und dieselbe leistungsstarke Softwareplattform wie alle edevis-Systeme nutzt.
LTcam wird über eine spezialisierte Variante der DisplayImg Software gesteuert. Diese kombiniert die Weitwinkel-VIS-Kamera und das Infrarot-Scansystem, wodurch sich große Bereiche nahtlos ausgewählen und geprüfen lassen.
LTcam wird über eine spezialisierte Variante der DisplayImg Software gesteuert. Diese kombiniert die Weitwinkel-VIS-Kamera und das Infrarot-Scansystem, wodurch sich große Bereiche nahtlos ausgewählen und geprüfen lassen.
Optik
Software
Entwickelt von drei Know-how-Experten
Intercontrol
Als wichtiger Partner in dem Projekt, das zur Gründung des ehemaligen CPA führte, bringt Intercontrôle sein gesamtes Know-how, seine Erfahrung und sein Fachwissen ein, um Laserthermografie-Prüfungen unter optimalen Bedingungen durchzuführen.
edevis
Als Integrator von Lösungen zur zerstörungsfreien Prüfung (ZfP) mittels aktiver Thermografie hat edevis die Entwicklung und Weiterentwicklung des bestehenden Konzepts in enger Zusammenarbeit mit den anderen Partnern koordiniert und geleitet.
Thermoconcept
Als anerkannter Experte für ZfP mittels aktiver Thermografie hat Thermoconcept die drei Partner zusammengebracht. Heute bringt das Unternehmen außerdem seine Erfahrung in den Bereichen Vertrieb, Marketing und Kommunikation ein, um die LTcam-Lösung zu fördern und zu vermarkten.
LTcam Anfragen
Nimm Kontakt mit unserem Vertriebsteam auf und erfahre wie der LTcam integriert werden kann.
Veröffentlichungen
FAQ
Unsere häufig gestellten Fragen – einfach und schnell beantwortet.
Ist die LTCam für den mobilen oder stationären Einsatz gedacht?
Welche Besonderheiten bietet die LTCam im Vergleich zu anderen Thermografie-Systemen?
Welche Software wird zur Steuerung und Auswertung verwendet?
Wie funktioniert die thermografische Prüfung mit der LTCam?
