UTvis

Rissprüfung mit Ultraschall-angeregter Thermografie

UTvis ist das Prüfmodul von edevis für die zerstörungsfreie Detektion von Rissen und Grenzflächenfehlern – basierend auf aktiver Thermografie mit Ultraschallanregung. Die Methode ist besonders effektiv bei metallischen und faserverstärkten Werkstoffen und lässt sich in Labor- wie Produktionsumgebungen integrieren.

Mehr erfahren

Anwendungen

Rissprüfung an Guss-, Schmiede- und Strukturteile
Anbindungsprüfung in Hybridstrukturen
Erkennung von Korrosion und Reibungszonen
Prüfung von Klebe- und Fügeverbindungen
CFK / GFK: Delamination, Impacts, Einschlüsse
Fehlerdetektion in Verbundmaterialien

Vorteile von UTvis

Besonders geeignet zur Rissdetektion in Metallen & Verbundwerkstoffen
Kontaktlose, defektselektive Prüfmethode
Hohe Eindringtiefe bei gleichzeitig hoher Auflösung
Phasenanalyse reduziert Oberflächenartefakte
Auch bei rauer Oberfläche oder komplexer Geometrie anwendbar
Automatisierbar und inlinefähig

So funktioniert die Prüfung mit UTvis

UTvis-Systeme arbeiten mit der Methode der Ultraschall-angeregten Thermografie. Dabei wird das Bauteil mit einem Hochleistungs-Ultraschall angeregt. Risse, Reibzonen oder Grenzflächenfehler führen zu Energieverlusten durch lokale Reibung – diese erzeugen thermische „Hot Spots“, die mit einer Infrarotkamera sichtbar gemacht und softwaregestützt ausgewertet werden.

Mehr erfahren

Typischer Ablauf einer UTvis-Prüfung

1. Ultraschallanregung

Ein Leistungsgenerator erzeugt gepulsten oder modulierten Ultraschall, der über einen Wandler in das Bauteil eingekoppelt wird.

2. Wärmeerzeugung durch Reibung

Defekte Stellen verursachen Mikrobewegungen im Material – daraus entstehen punktuelle Erwärmungen.

3. Erfassung mit Infrarotkamera

Die entstehenden Hot Spots werden mit einer IR-Kamera aufgenommen – entweder direkt oder mit Lockin-Verfahren.

4. Analyse per Fourier-Transformation

Phasen- und Amplitudenbilder machen die Fehler sichtbar und reduzieren störende Einflüsse wie Emissionsunterschiede.

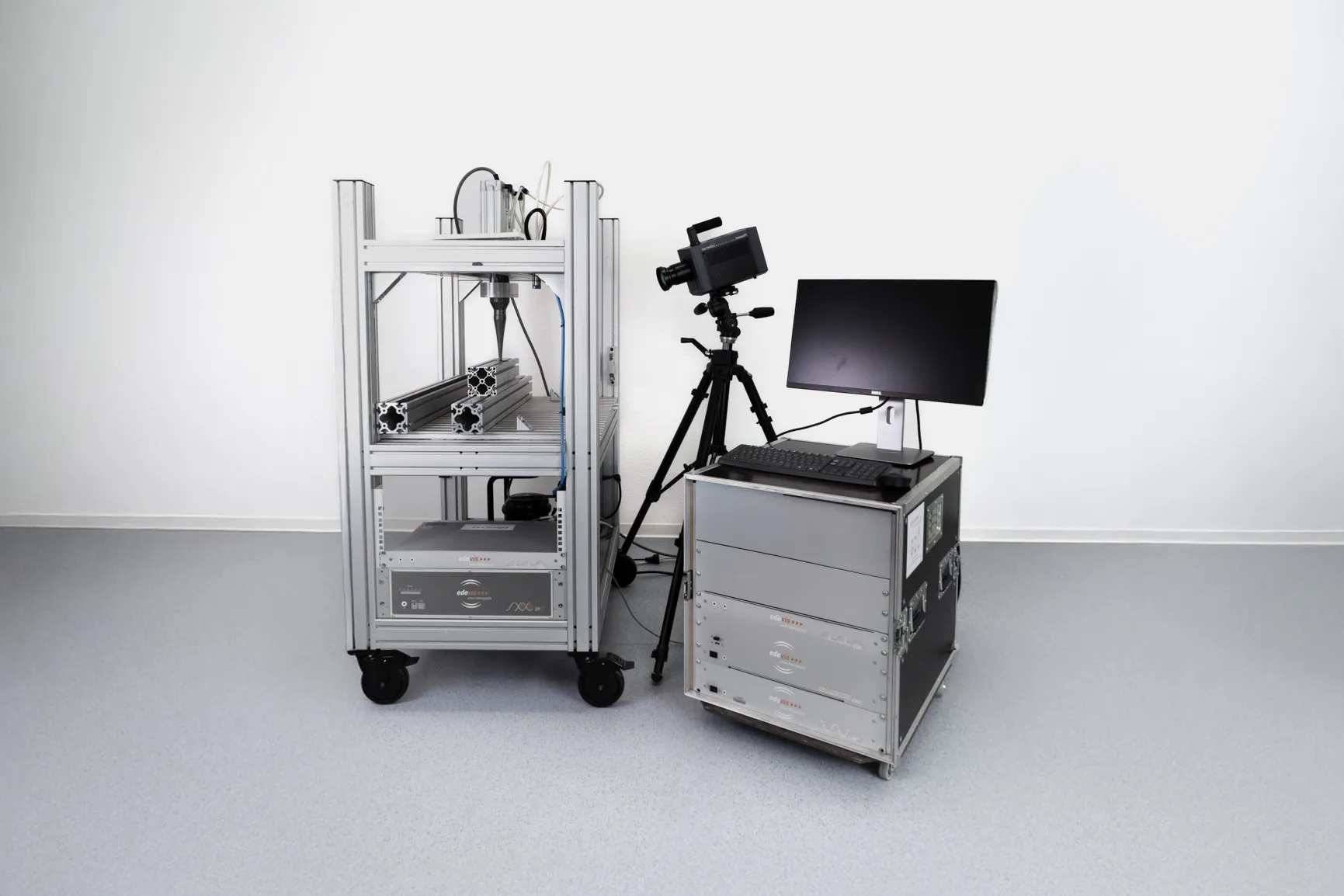

Modulares System

UTvis besteht aus:
- UTvis-Generator und Sonotrode
- Softwaremodul für Gerätesteuerung
- Tisch mit Halterung (optional)

Zusätzlich erforderlich:
- IR-Kamera mit MWIR- oder LWIR-Detektor
- ESG-Signalgenerator
- edevis-Software DisplayImg
- Prüfstand/Handhabungssystem (optional, für automatisierte Tests)

Das System kann sowohl für Labortests als auch für automatisierte Inline-Aufbauten verwendet werden.
