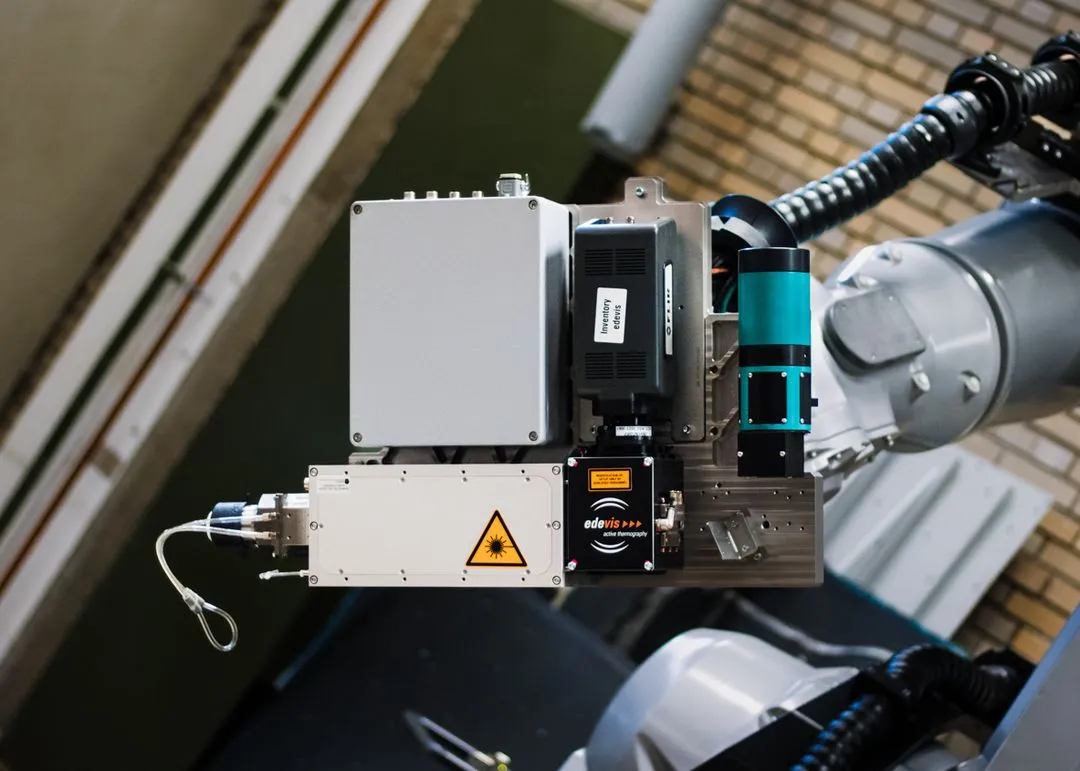

LThead
Präzise zerstörungsfreie Prüfung von Schweißnähten mittels Laser-Thermografie
Der LThead ist das leistungsstärkste System von edevis für die zerstörungsfreie Qualitätskontrolle von Schweißnähten – optimiert für Zellverbinder in Batterien und andere sicherheitskritische Anwendungen. Das System ermöglicht eine berührungslose, quantitative Prüfung im Inline-Prozess – mit bewährter Laserthermografie-Technologie.
Anwendungen
- Prüfung von Zellverbindern in EV-Batterien
- Schweißnahtprüfung in der Serienproduktion
- Inline-Qualitätssicherung in automatisierten Fertigungslinien
- Erkennung von Bindefehlern, Rissen und Hohlstellen
- Prüfung von Verbindungen aus Aluminium, Kupfer und Stahl
- Prüfung metallischer Strukturen mit komplexer Geometrie
- Normgerechte Dokumentation für sicherheitskritische Bauteile
VIS
IR

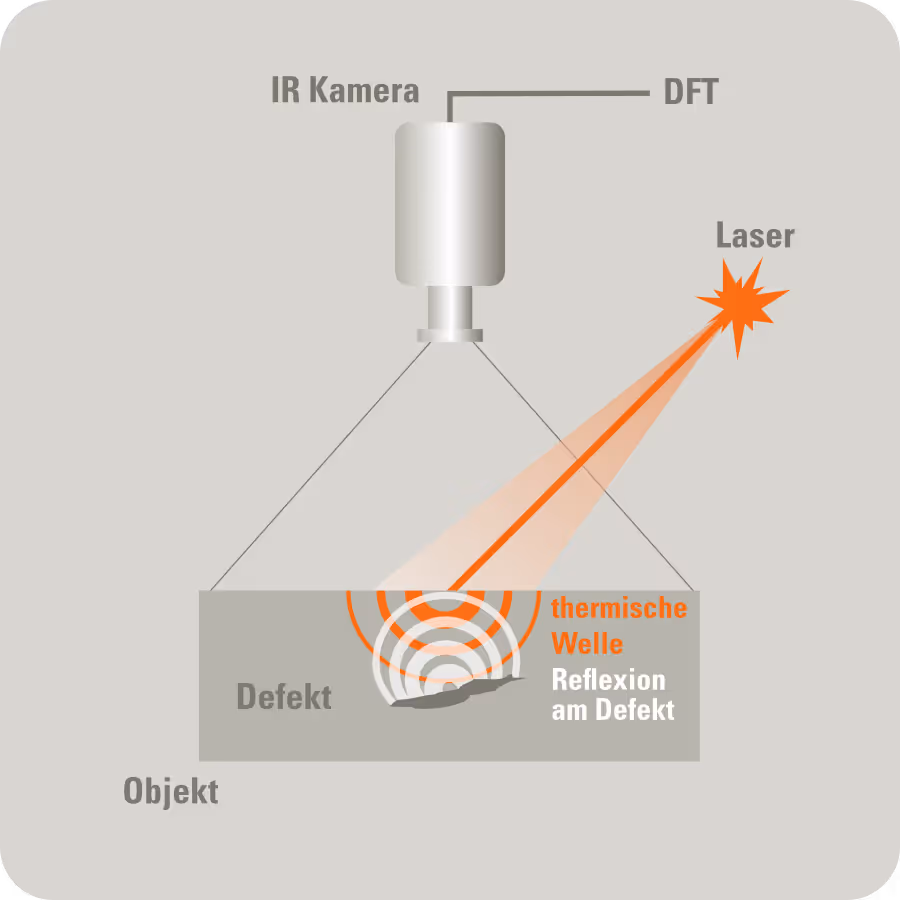

So funktioniert der LThead
Der LThead nutzt das bewährte edevis-Prinzip der aktiven Thermografie mit gezielter Laseranregung. Durch die Analyse des entstehenden Wärmeflusses liefert das System quantitative, reproduzierbare Ergebnisse – auch bei schwer prüfbaren Materialien oder Geometrien. Die Messung erfolgt berührungslos und zerstörungsfrei in weniger als 1 Sekunde.
Typischer Ablauf einer LThead-Prüfung
1. Anregung per Laser
Ein Hochleistungslaser erzeugt eine thermische Welle im Prüfling.
2. Wärmefluss im Bauteil
Die Wärmeverteilung wird mit einer hochauflösenden Infrarotkamera in Echtzeit erfasst.
3. Erfassung per Infrarotkamera
Die Auswertung von Phasenbildern macht Bindefehler unter der Oberfläche sichtbar – unabhängig von Oberflächenbeschaffenheit.
4. Softwaregestützte Analyse
Die Software DisplayIMG mit KI-basierter Auswertung erkennt OK/NOK-Muster und dokumentiert die Ergebnisse.
Technische Daten
Optik / Sensorik
Laser
System
LThead Anfragen
Nimm Kontakt mit unserem Vertriebsteam auf und erfahre wie der LThead integriert werden kann.
Whitepapers
Schweißnähte präzise prüfen
Laser-Thermografie sichert Batteriezellverbindungen zuverlässig und zerstörungsfrei in der E-Mobilität.
FAQ
Unsere häufig gestellten Fragen – einfach und schnell beantwortet.
Für welche Schweißverbindungen ist der LThead geeignet?
Ist der LThead für den Einsatz in automatisierten Linien geeignet?
Können auch feine Bindefehler oder mikroskopische Defekte erkannt werden?
Wie erfolgt die Dokumentation der Prüfergebnisse?
Wie schnell erfolgt eine Messung mit dem LThead?
