PTvis

Berührungslose Thermografie mit Blitzimpulsen

Das PTvis-System nutzt leistungsstarke Blitzlampen für kurze thermische Anregungen dünner Schichten. Durch schnelle IR-Kameraaufnahmen und eine Fourier-basierte Puls-Phasen-Auswertung lassen sich Schichtdicken, Porosität, Wärmeleitfähigkeit und Materialdefekte exakt ermitteln – ideal für Lackprüfungen, Coatings und CFK-Analysen.

Mehr erfahren

Anwendungen

Schichtdicken- und Lackdickenmessung
Prüfung auf Korrosion unter Beschichtungen (z. B. Filiformkorrosion)
Prüfung von CFK und anderen Faserverbundwerkstoffen
Anbindungsprüfung von Inserts
Detektion von Delaminationen, Porosität, Impacts
Prüfung von Klebeverbindungen
Zerstörungsfreie Oberflächenprüfung

Vorteile von PTvis

berührungslos und zerstörungsfrei
Sehr kurze Messzeit pro Prüffeld
Hoher Defektkontrast nahe Oberfläche

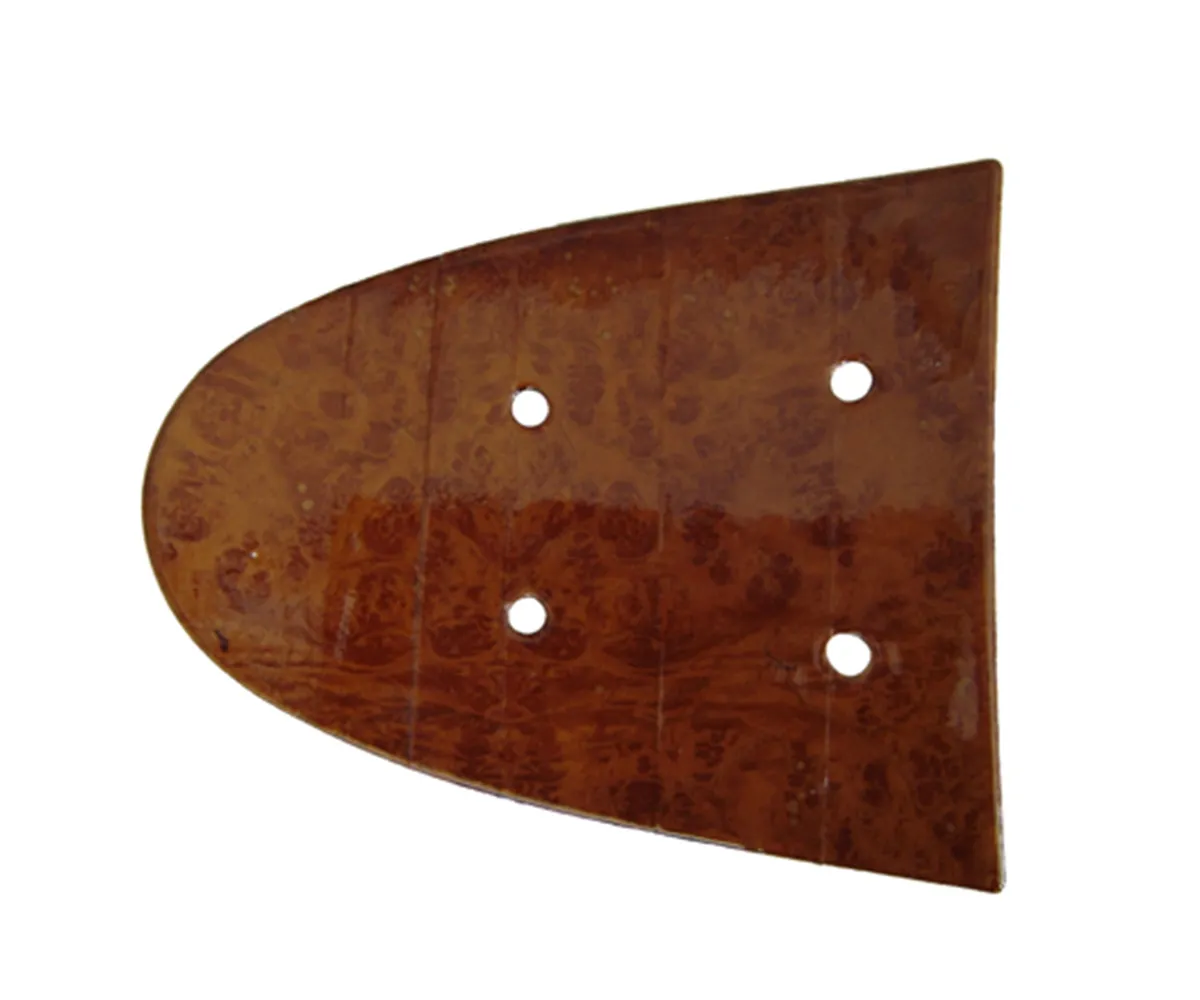

VIS

So funktioniert die Prüfung mit PTvis

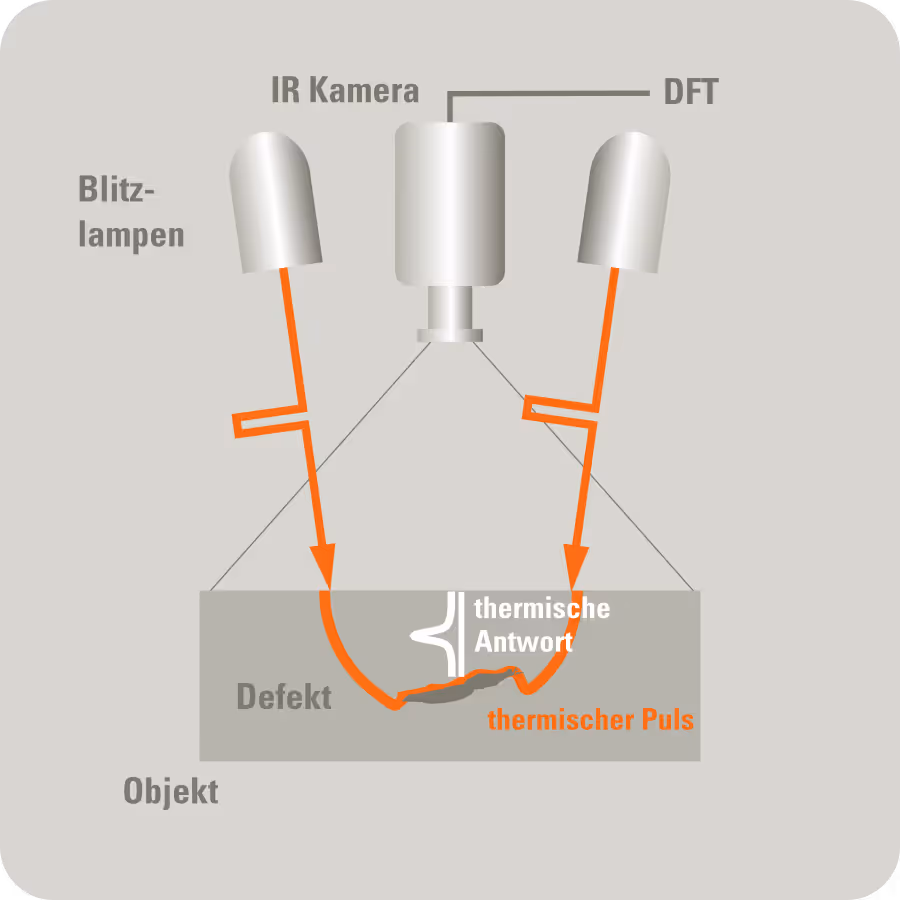

PTvis-Systeme nutzen das Prinzip der aktiven Impuls-Thermografie: Ein kurzer, intensiver Lichtpuls durch Blitzlampen erzeugt einen Wärmeanstieg auf der Bauteiloberfläche. Fehler im Material beeinflussen den entstehenden Wärmefluss – genau diese thermischen Abweichungen werden mit einer Hochgeschwindigkeits-Infrarotkamera sichtbar gemacht und softwaregestützt analysiert.

Mehr erfahren

Typischer Ablauf einer PTvis-Prüfung

1. Anregung per Blitzlicht

Hochleistungs-Blitzlampen erzeugen innerhalb von Millisekunden einen kurzen, intensiven Wärmepuls auf der Oberfläche.

2. Wärmefluss im Material

Die Wärme breitet sich gleichmäßig aus – bis sie durch Materialfehler, Delaminationen oder Schichtdickenänderungen gestört wird.

3. Erfassung per Infrarotkamera

Eine schnelle, hochauflösende IR-Kamera nimmt die thermischen Reaktionen in Echtzeit auf.

4. Softwaregestützte Analyse

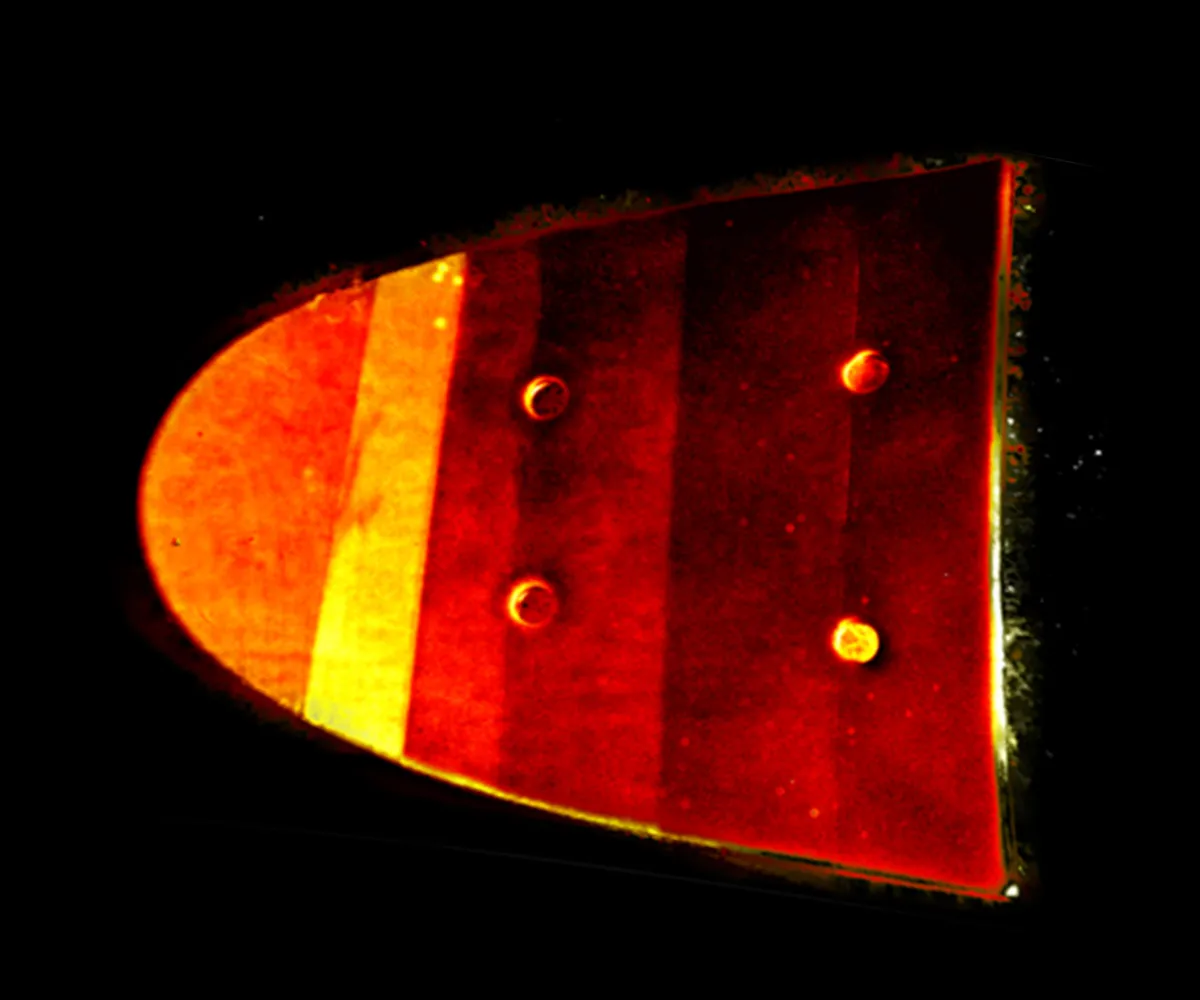

Die Auswertung erfolgt automatisiert über die edevis-Software DisplayImg. Durch Fourier-Analyse entstehen Phasen- und Amplitudenbilder, die auch feine Unterschiede sichtbar machen – inkl. Prüfbericht, Quantifizierung und Visualisierung.

Modulares System

PTvis besteht aus:
- PTvis-Blitzgenerator
- Blitzlampe(n)
- Softwaremodul für Gerätesteuerung

Zusätzlich erforderlich:
- IR-Kamera mit MWIR- oder LWIR-Detektor
- ESG-Signalgenerator
- edevis DisplayImg-Software
- Prüfstand/Handhabungssystem (optional, für automatisierte Tests)

Das System kann sowohl für Labortests als auch für automatisierte Inline-Setups verwendet werden.
