OTvis
Präzise zerstörungsfreie Prüfung mit Lock-in-Thermografie
OTvis-Systeme basieren auf der optisch angeregten Lock-in-Thermografie – einem hochsensiblen Verfahren zur berührungslosen Detektion von Defekten unter der Oberfläche. Ideal für Anwendungen in der Qualitätssicherung, Forschung und industriellen Serienprüfung.
Anwendungen
- CFK Prüfung
- Klebstoffprüfung
- Leder (Einschlüsse, Falten, Reparaturstellen)
- Korrosionsprüfung
- Wanddickenmessungen
- Prüfung von Kunststoffschweißverbindungen
- Rotorblattprüfung von Windkraftanlagen
Vorteile von OTvis
- berührungslos und zerstörungsfrei
- tiefenaufgelöste Fehlererkennung und Wanddickenbestimmung
- geeignet für die Prüfung großer Flächen
- präzise und wiederholbar

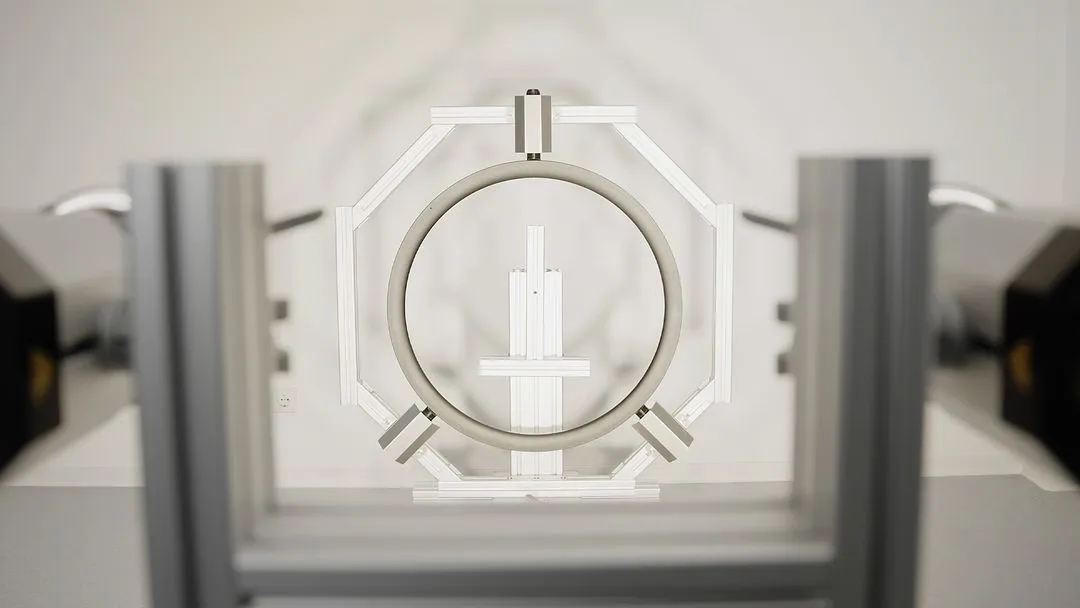

VIS

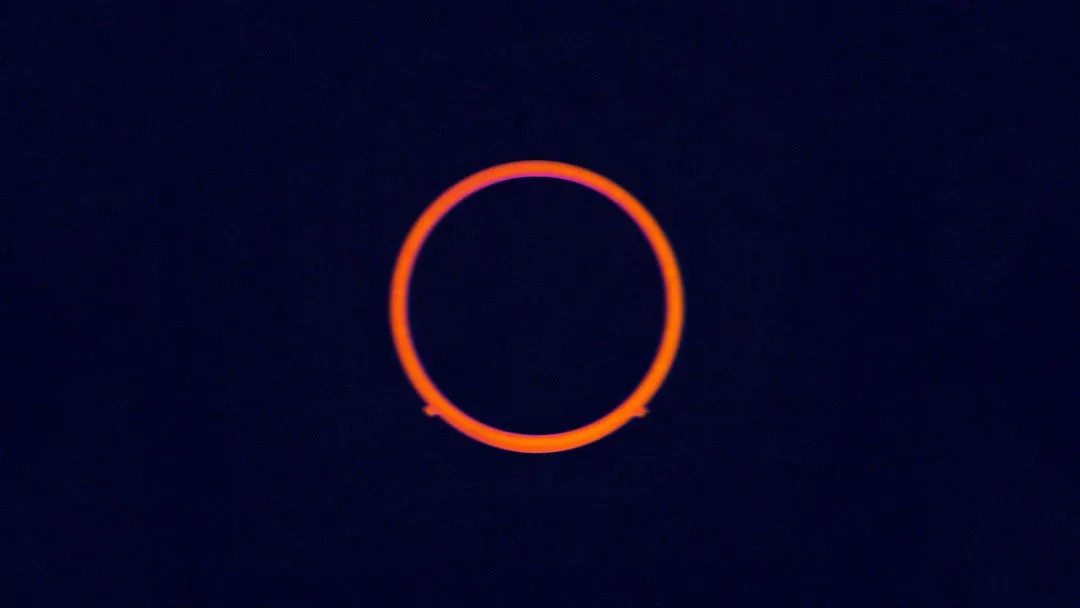

IR

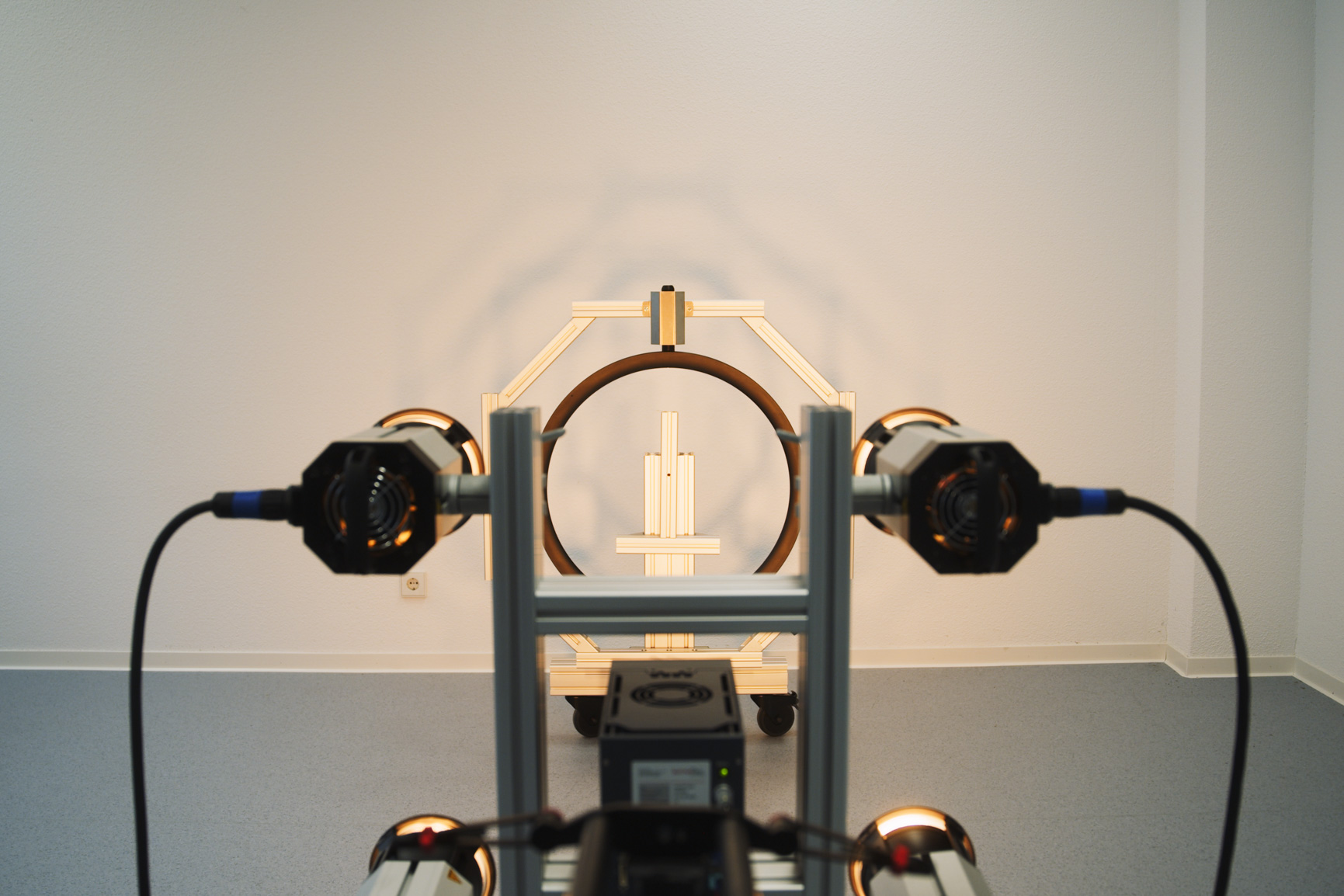

So funktioniert die Prüfung mit OTvis
Die OTvis-Systeme nutzen die optisch angeregte Lock-in-Thermografie – eine berührungslose Prüfmethode, bei der die Objektoberfläche mit moduliertem Licht (z. B. Halogenlampen) angeregt wird. Innere Defekte wie Delaminationen oder Einschlüsse stören den resultierenden Wärmefluss – die entstehenden thermischen Signaturen werden mit einer Infrarotkamera aufgenommen und softwaregestützt ausgewertet. Die Methode eignet sich besonders zur Prüfung großer Flächen und komplexer Geometrien – schnell, empfindlich und tiefenaufgelöst.
Typischer Ablauf einer OTvis-Prüfung
1. Anregung
Periodisch moduliertes Licht (z. B. Halogen) erzeugt Wärmewellen auf der Oberfläche.
2. Wärmeausbreitung
Die Wärme fließt ins Bauteil – Fehler beeinflussen das Temperaturverhalten.
3. Infrarotaufnahme
Eine synchronisierte IR-Kamera zeichnet die thermische Reaktion auf.
4. Signalverarbeitung
Mittels Fouriertransformation entstehen Phasenbilder, in denen Defekte sichtbar werden – unabhängig von Oberflächenunterschieden.

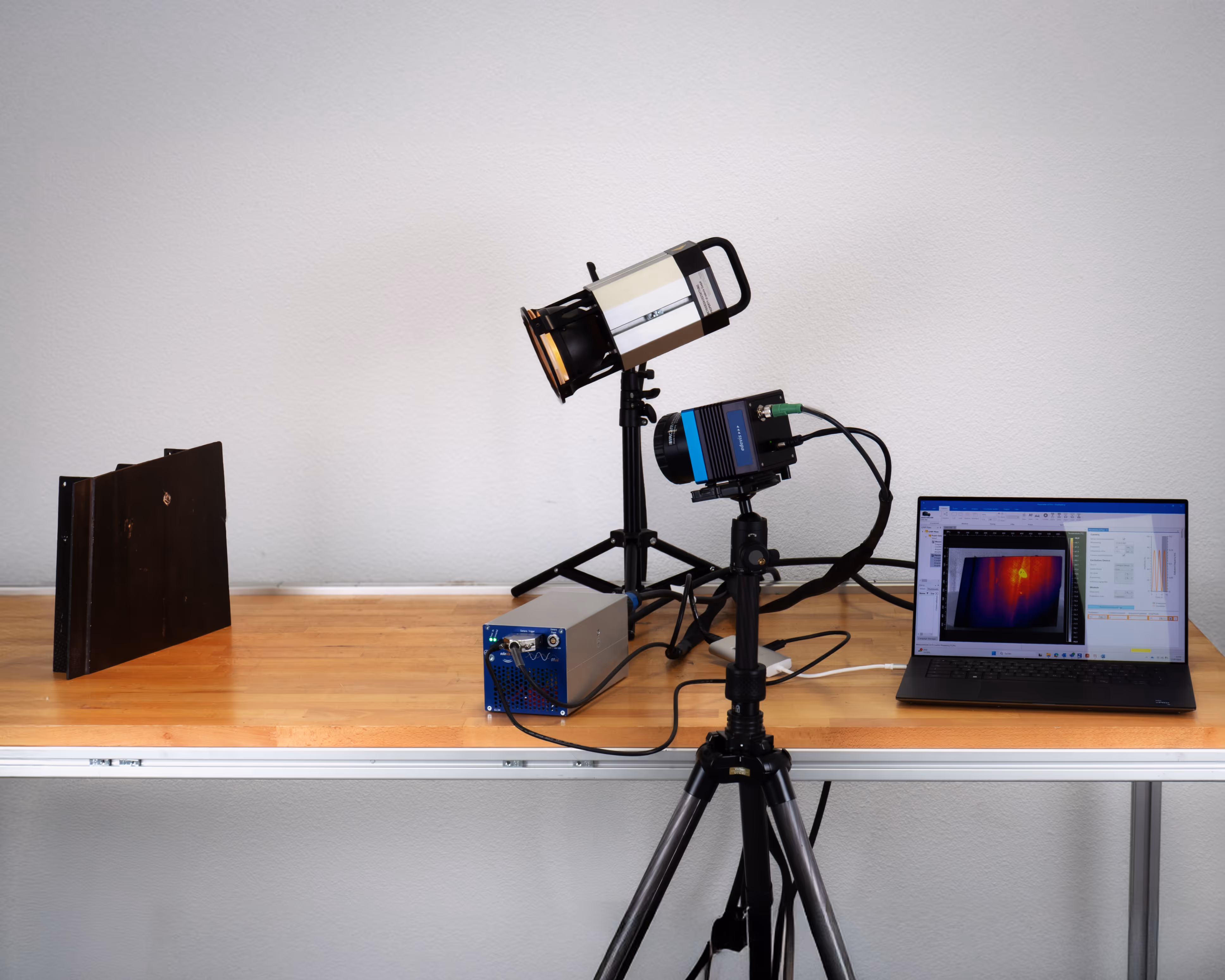

Modulares System
OTvis besteht aus:
- OTvis-Lampen-Steuerung
- Halogen-Lampen mit Stativen
- Softwaremodul für Gerätesteuerung
Zusätzlich erforderlich:
- IR-Kamera mit MWIR- oder LWIR-Detektor
- ESG-Signalgenerator (außer bei OTvis 3600 mit integriertem Signalgenerator)
- edevis-Software DisplayImg
- Prüfstand/Handhabungssystem (optional, für automatisierte Tests)
Das System kann sowohl für Labortests als auch für automatisierte Inline-Aufbauten verwendet werden.
- OTvis-Lampen-Steuerung
- Halogen-Lampen mit Stativen
- Softwaremodul für Gerätesteuerung
Zusätzlich erforderlich:
- IR-Kamera mit MWIR- oder LWIR-Detektor
- ESG-Signalgenerator (außer bei OTvis 3600 mit integriertem Signalgenerator)
- edevis-Software DisplayImg
- Prüfstand/Handhabungssystem (optional, für automatisierte Tests)
Das System kann sowohl für Labortests als auch für automatisierte Inline-Aufbauten verwendet werden.
Software zur Auswertung
DisplayImg Elements
- Einstieg in Aktive & passive Thermografie
- Einfache Datenerfassung & -analyse
- Grundlegende Bildverarbeitungsfunktionen
DisplayImg Professional
- Steuerung der Lasereinheit & Kamera
- Phasenbildanalyse & Fourier-Auswertung
- Projektverwaltung, API-Anbindung
- Kompatibel mit allen edevis-Anregungsarten
Unsere OTvis Systeme
Das OTvis NT‑Modul ermöglicht eine präzise und effiziente Bauteilprüfung auch unter schwierigen Bedingungen – erhältlich als OTvis 4000 (4 kW), 6000 (6 kW) und 8000 (8 kW, 32 A). Entwickelt für höchste Anforderungen bei der Qualitätskontrolle faserverstärkter Kunststoffe in Luftfahrt, Automobilindustrie sowie Produktion und Instandhaltung.
OTvis 4, 6, 8k
Mehr erfahren
FAQ
Unsere häufig gestellten Fragen – einfach und schnell beantwortet.
Für welche Materialien und Bauteile eignet sich OTvis besonders?
Kann OTvis in automatisierte Fertigungslinien integriert werden?
Was ist der Vorteil der Lockin-Thermografie gegenüber klassischer Thermografie?
Wie tief kann OTvis in das Material „hineinsehen“?
Wodurch unterscheidet sich OTvis von den anderen edevis-Systemen?
